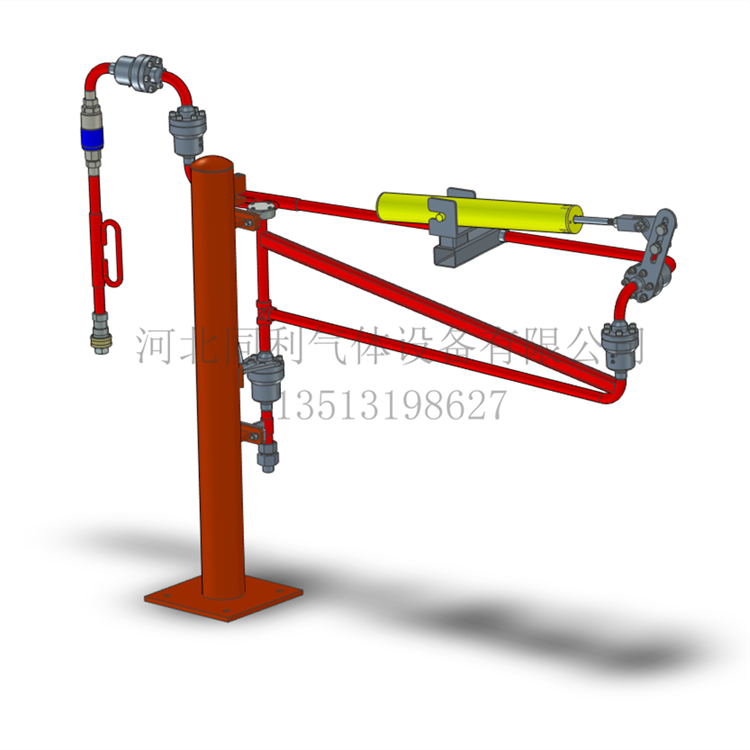

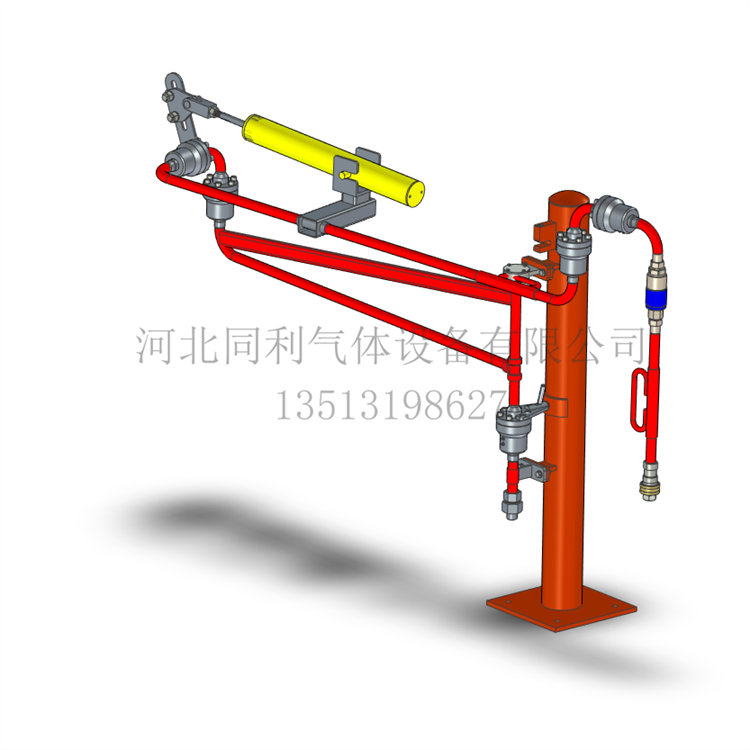

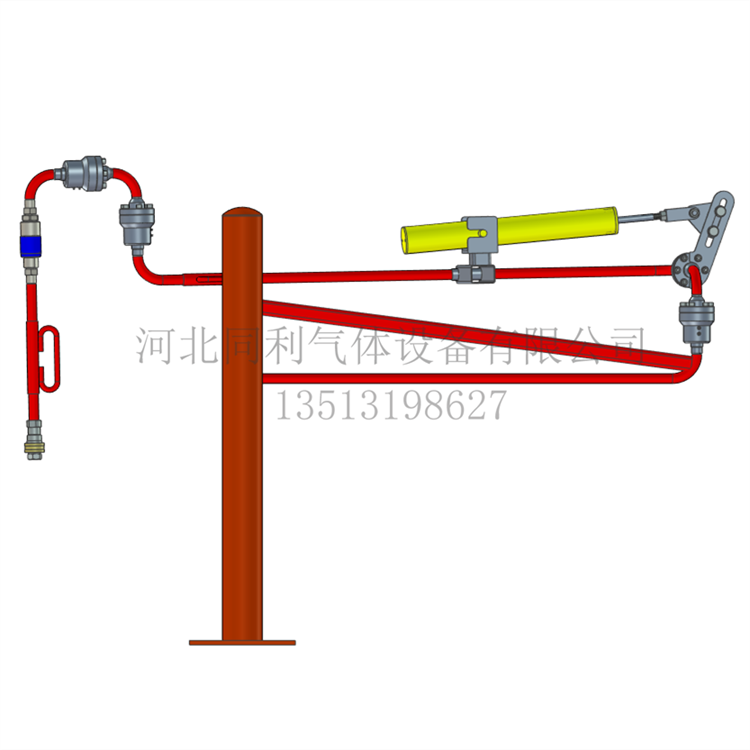

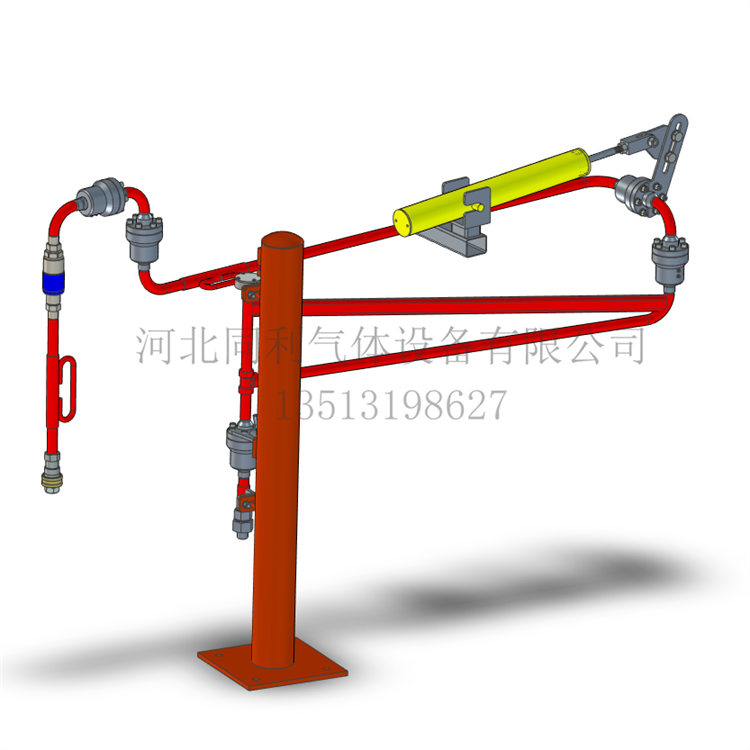

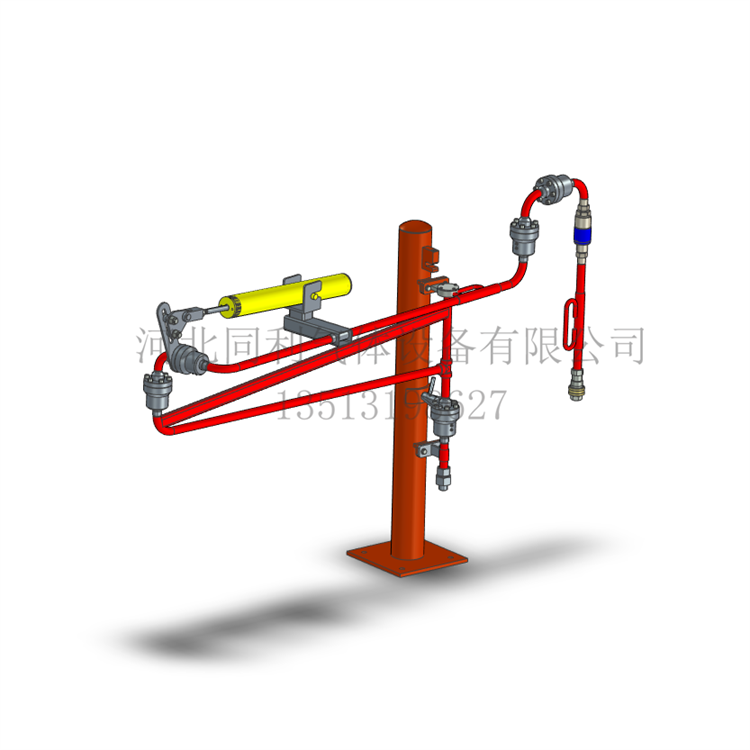

压缩天然气（CNG）装卸臂

　　压缩天然气(CNG)装卸臂--钢管结构万向装卸管道系统，是用于压缩天然气(CNG)的母站、子站、加气站、卸气站等装卸压缩天然气(CNG)的理想设备。采用旋转接头与刚性管道及弯头连接起来，以实现装卸CNG的活动设备，以取代老式的软管连接，具有很高的安全性，灵活性及长寿命等特点。

　　该装卸臂在符合国家安全规范的前提下，在每条管路上都设计有紧急拉断阀，可以在紧急状态下，车与设备可以紧急拉断，两端阀门会自动关闭，减少不必要的损失。由于该装卸臂结构新颖、合理、先进，不但在现场更换密封件时免拆卸其内部的滚动体，维修方便快捷，而且使得钢实现了0～41.3MPa零泄漏。

　　该产品解决了压缩天然气(CNG)装卸过程中的安全和使用寿命难题，结束了压缩天然气(CNG)装卸设备没有钢管结构万向装卸管道系统的历史.通过了国家质量监督检验检疫总局、中国特种设备检测研究院的检测，并通过了新产品（新技术）鉴定，鉴定结论为：填补了国内空白，性能指标达到国内领先水平。

　◆产品参数：

　　产品名称：CNG装卸臂 公称通径：DN25

　　设备型号：AL2543B5 工作压力：25MPa

　　液压试验压力：41.3MPa 安装高度：1500mm

　　设计温度：-50℃~200℃ 设计压力：27.5MPa

　　气体泄漏试验压力：31.6MPa 工作半径：3500mm

　　外臂摆动范围：-15°～+15° 设备材质：304不锈钢

　　水平回转范围：-150°～+150° 工作介质：压缩天然气（CNG）

　　◆压缩天然气（CNG）装卸臂的特点

　　1、AL2550B5型压缩天然气（CNG）装卸臂采用不锈钢材料制造，因此耐压高，其工作压力高达25MPa，不会产生爆裂和泄露，抗压力冲击能力强，工作安全可靠，可用于高温、低温、强腐蚀性介质的装卸，坚固耐用，使用寿命长，而且美观、大方。

　　该压缩天然气（CNG）装卸臂能耐受内部天然气腐蚀和外部风吹、日晒、雨淋的共同作用，不易老化。维修时仅仅更换密封件，使用、维修成本低；

　　2、旋转接头结构和密封先进、合理、新颖，而且转动灵活、可靠，实现了0～41.3MPa零泄漏。多个万向轴组合，实现装卸臂的三维空间运动，操作灵活，使用方便，工作包络范围大。

　　该旋转接头不但在现场更换密封件时免拆卸其内部的滚动体，维修方便快捷，而且使得硬管装卸臂在较大范围内实现操作的灵活性和随意性，从而提高了设备的适应范围；

　　3、AL2550B5型压缩天然气（CNG）装卸臂采用不锈钢等金属材料制造，导静电性能好，安装防静电装置可有效消除静电，避免产生火花，因而消除了导致火灾和爆炸的危险性；

　　4、AL2550B5型压缩天然气(CNG)装卸臂根据需要可安装球阀、拉断阀、放散装置及计量装置，提供多种型号规格；

　　5、由于AL2550B5型压缩天然气（CNG）装卸臂采用立柱架结构安装固定在地面上，所有重量由立柱架承担，不用操作人员承担，减轻了操作人员的劳动强度；

　　6、弹簧平衡器平衡外臂及相连部件的重量产生旋转力矩，使外伸臂保持水平状态，而且操纵外臂上下摆动轻便灵活、省力。压簧式平衡器不占操作空间，平衡性能好，安全可靠，安装调整容易，操作维护方便；

　　7、AL2550B5型压缩天然气（CNG）装卸臂装有内臂锁紧机构、外臂和垂管固定钩，在不工作时使装卸臂保持在收拢状态，安全美观：

　　该装卸臂不但适用于工作压力高达25MPa的压缩天然气的装卸，也适用于其他高、中、低压的气体、液体等流体介质的装卸，其中也包括有毒有害、强腐蚀性流体介质的装卸。

　　◆典型应用案例

　　压缩天然气（CNG）装卸臂已在中石油、中海油、昆仑燃气、北京燃气、新奥燃气、华润燃气、长春燃气、中国中铁、中国奥德、大连金海、百川能源、新疆长岭燃气等多家大型燃气企业得到广泛应用，而且口碑良好。该压缩天然气（CNG）装卸臂是装卸压缩天然气（CNG）的专用设备，完全能够满足压缩天然气（CNG）装卸的需要，是目前缩天然气装卸（CNG）比较安全的设备。

　　从操作、安全、使用寿命、经济成本等各个方面考虑，使用压缩天然气（CNG）装卸臂是正确的选择，“既要年年赚钱，更要日日安全”，所以从安全角度我们更应该选择压缩天然气（CNG）装卸臂，保障生命安全的同时还可以为公司节省更多的经济成本。
